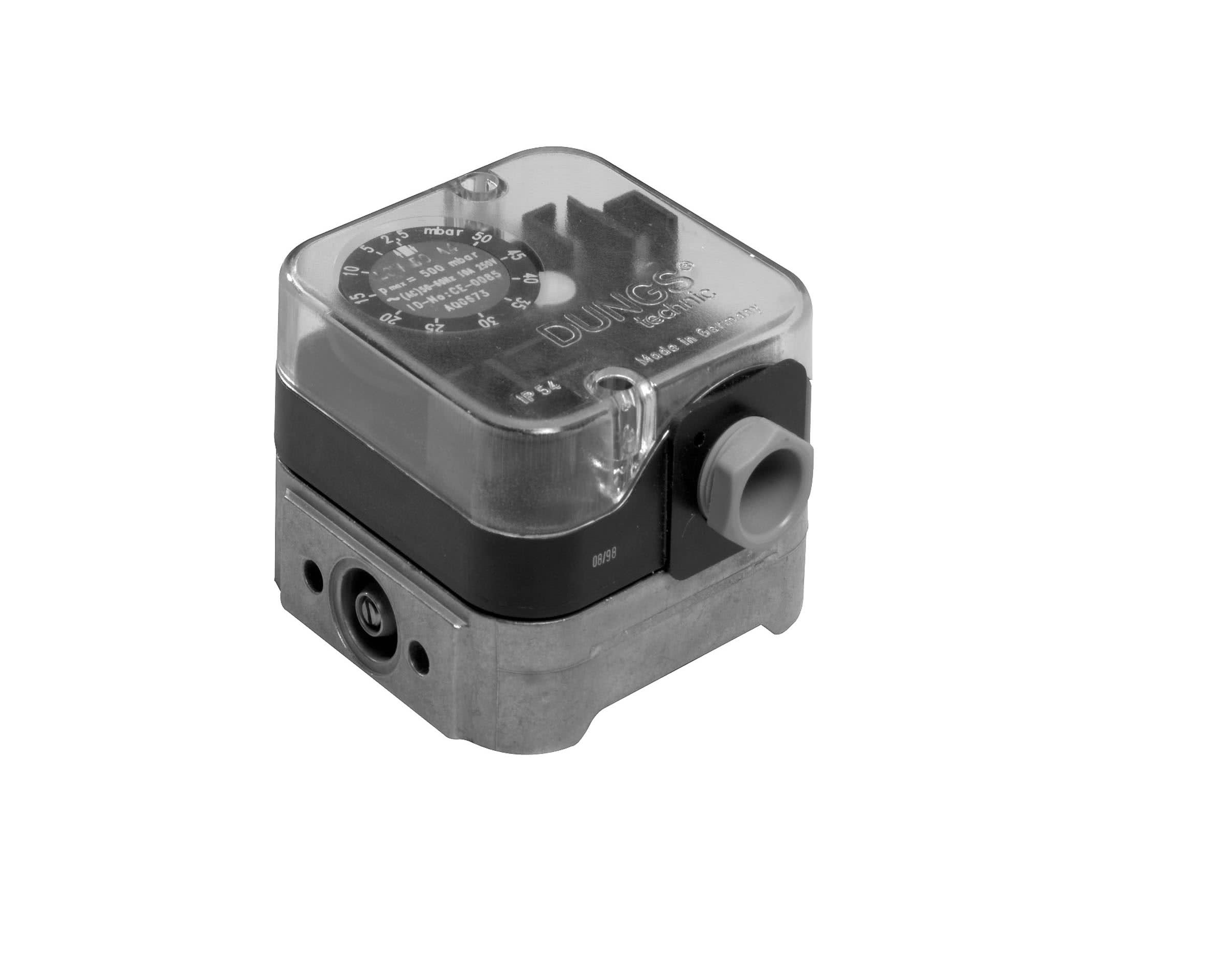

Дифференциальный датчик-реле давления DUNGS 248295 GGW 150 A4 Au-M-MS9-V0-VS3 st-se

АРТИКУЛ 248295

Максимальное рабочее давление
500 мбар
Присоединение
Rp 1/4
Диапазон настройки
1 - 10 мбар
Температура рабочей среды
-15° / +70° C
IP
54

Описание

Характеристики

Документация

Реле перепада давления GGW серии A4 представляет собой настраиваемый переключатель перепада давления газа в соответствии с EN 1854 для автоматического управления горелкой. Он подходит для включения , выключения или повторного включения контура при изменении фактического значения давления относительно установленного контрольного значения. Исходное значение (точка переключения) регулируется с помощью установочного колеса, снабженного шкалой. Испытательный ниппель в стандартной комплектации встроен в металлический корпус.


Применение


Реле перепада давления используется в печах, системах вентиляции и кондиционирования воздуха. Переключатель перепада давления подходит для работы с газами семейства 1, 2, 3 и другими нейтральными газообразными средами, а также с воздухом, дымом и выхлопными газами. Он не содержит цветных металлов, подходит для газов с концентрацией не более 0,1 об. % H2S.

Реле давления работает в диапазоне избыточного и пониженного давления. Перепад давления воздействует на мембрану, прижимая ее к усилию регулировочной пружины и к микропереключателю. Переключатель давления работает без внешнего источника питания.

Максимальное рабочее давление
500 мбар
Напряжение питания -
Диапазон настройки
30-150 мбар
Доступный диапазон настройки
0,4 - 150 мбар
Температура рабочей среды
-15 С / + 70 С
Температура хранения
-30 С / +70 С
Материал корпуса

Положение при монтаже

Тип
